如何选择高可靠性的DC-DC模块电源?

admin 2016-05-03 5486次 返回

DC-DC模块电源越来越多地应用于通信、工业自动化、电力控制、轨道交通、矿业、军工等行业。模块化的设计可以有效简化客户的电路设计,提升系统的可靠性和维护效率。那么,如何提升基于DC-DC模块的电源系统的可靠性?本文就这个主题作简要分析与探讨。
1、为什么需要DC-DC模块电源?
DC-DC隔离模块电源主要应用于分布式电源系统中,用以对电源系统实现隔离降低噪声、电压转换、稳压和保护功能。使用DC-DC隔离模块电源的作用如下:
  第一,模块电源采用隔离式设计,可以有效隔离来自一次侧设备带来的共模干扰对系统的影响,使负载能够稳定工作。
  第二,不同的负载需要不同的供电电压,例如控制IC需要5V、3.3V、1.8V等;信号采集用的运放则需要±15V;继电器则需要12V、24V;而母线电压多为24V,因此需要进行电压转换。
  第三,母线电压在长距离传输过程中会存在线损,故到PCB板级时电压较低,而负载需要稳定的电压,因此需要宽压输入,稳压输出。
  第四,电源需要在异常情况下,保护系统的负载和本身不坏。
2、如何选择高可靠性的DC-DC模块电源?
  采用成熟的电源拓扑
  电源模块的设计尽量选用成熟的电源拓扑。例如1W~2W的定压输入DC-DC电源模块选择Royer电路,而宽压输入系列则多选Flyback拓扑,部分选Forward拓扑。
  全负载范围内高效率
  高效率意味着更低的功率损失和更低的温升,可以有效提高可靠性。在实际应用中,电源都会选择一定程度的降额设计,特别是在负载IC的功耗越来越低的今天,电源大部分时候都有可能在轻载情况下工作。因此,全负载范围内高效率对于电源系统可靠性来说是非常关键的参数,但往往被电源厂商忽略。大部分厂商为了技术手册上的参数吸引客户,往往将满载效率做到较高,但在5%~50%的负载情况下效率较低。

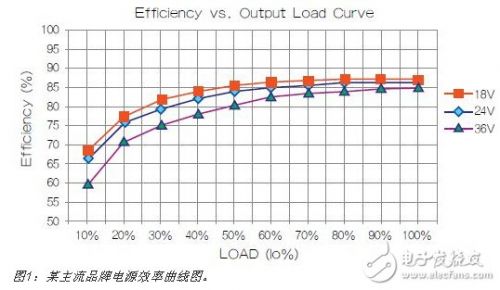

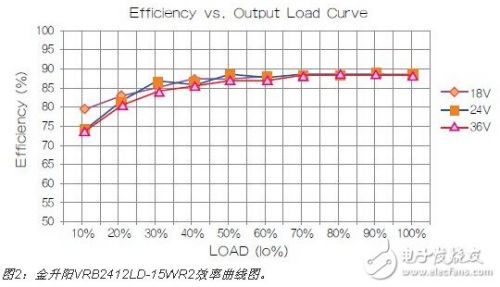

  以金升阳的15WDC-DC模块电源VRB2412LD-15WR2为例,VRB2412LD-15WR2在额定电压24V输入时轻载10%的效率比主流同行水平高出15%,如图1和图2所示。

  通过效率的提升也可以有效降低产品的外壳温升,VRB2412LD-15WR2在实际负载工作时的温升要低13.8℃。
